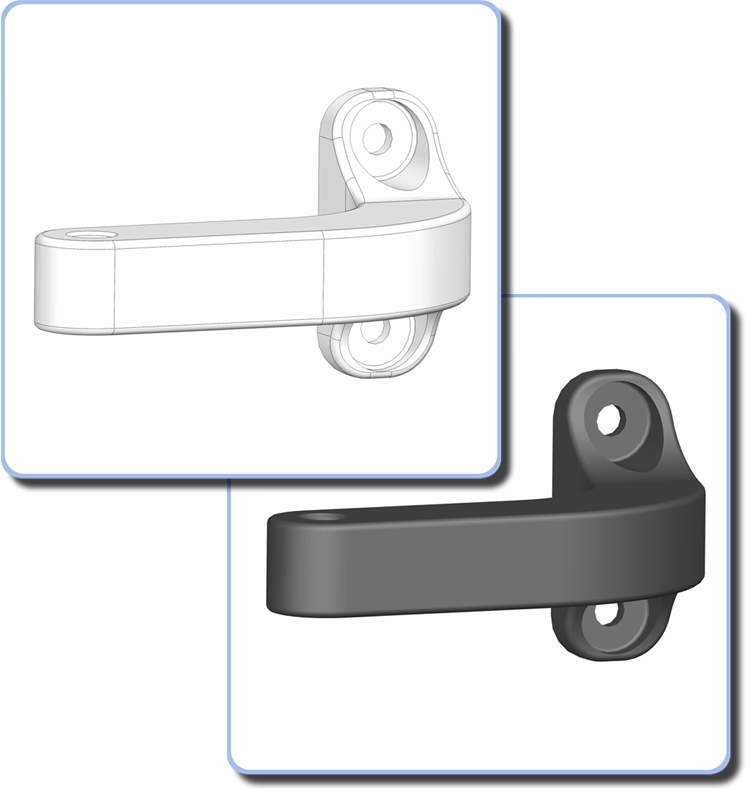

Nouvelle articulation Inox thermolaqué blanc ou noir permettant de
réaliser une ouverture 180° intérieure avec dégagement total du passage (fixation des gonds à l'intérieur de la propriété)*.

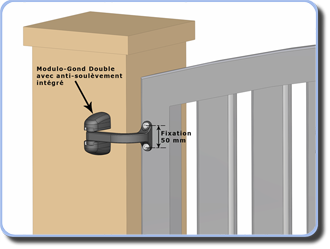

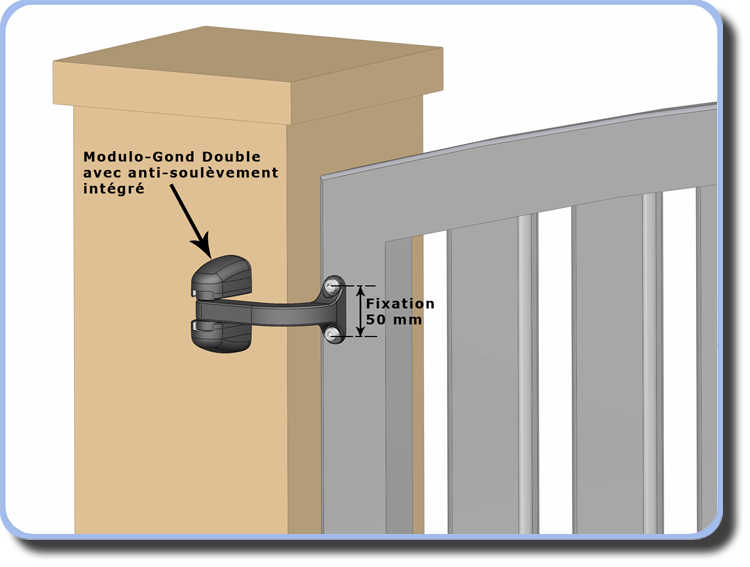

Cette articulation spéciale est complétement utilisable avec un Modulo-Gond ou avec le Modulo-Gond Double afin de réaliser un anti-soulèvement.

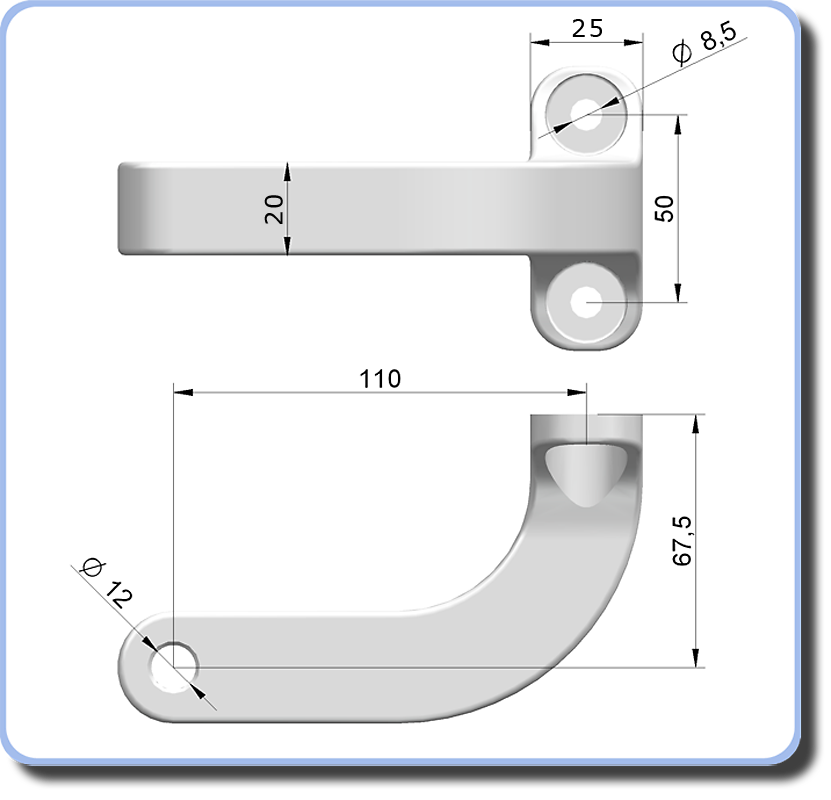

L'articulation spéciale bénéficie de dimensions généreuses afin d'obtenir une résistance respectable, sa matière inoxydable et thermolaquable en fait un produit durable et de qualité, sa fixation sur le portail se fait avec 2 vis de M8 (entraxe de fixation 50mm).
 |

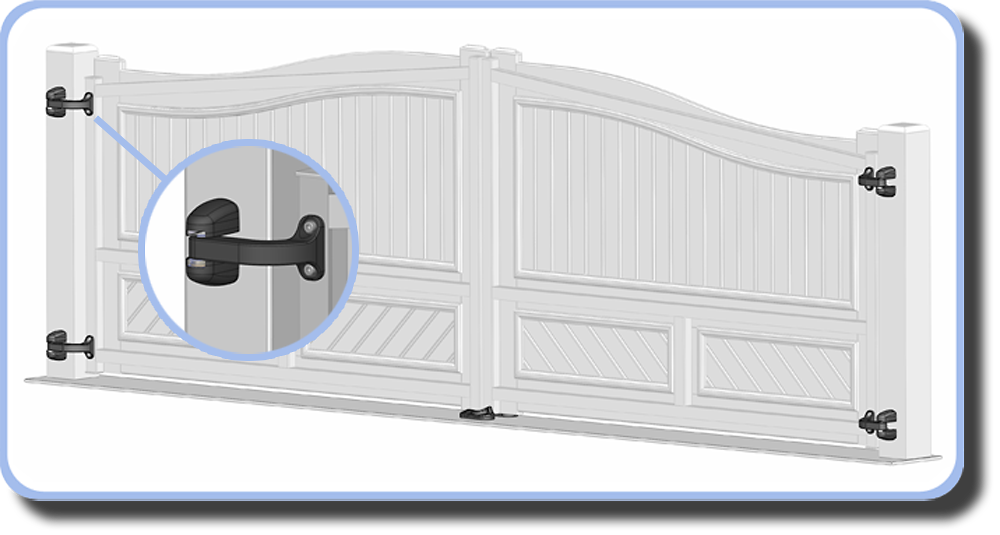

Cette articulation permet de réaliser des ouvertures intérieures (ou extérieures grâce aux vis de fixations du Modulo-Gond invisibles) tout en installant le portail ou portillon entre les piliers (pas de portail en retrait derrière pilier ni de sur-dimensionnement du portail par rapport à l'ouvrant utile).

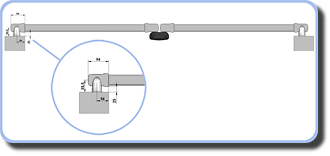

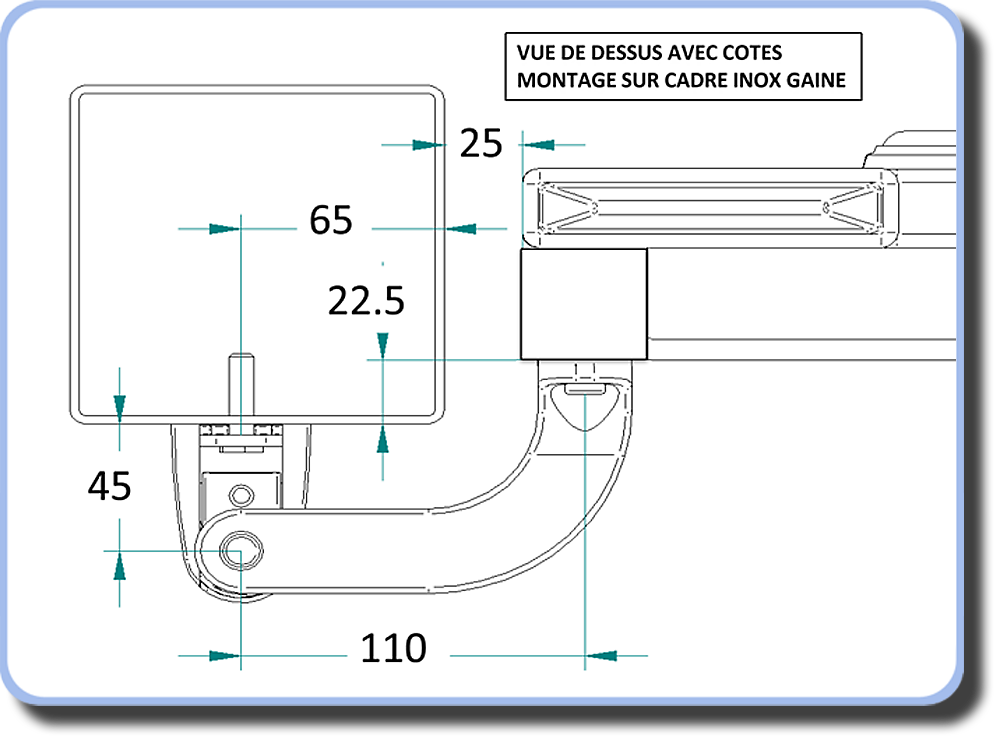

Les dimensions de cette nouvelle articulation ont été calculées pour respecter un jeu de 25 mm (entre le portail et le pilier) tout en ayant les gonds fixés à l'interieur de la propriété (voir schéma d'implantation) à environ 65mm du bord du pilier.
Bien entendu, Modulo-Gond (grâce à ses vis de réglage masquées) permet également de réaliser des ouvertures spéciales (type "pivot crapaudine") comme le schéma ci-dessous.
 |
